PIONIER - SIEĆ

INFRASTRUKTURA

Inwestycja sieci optycznej

Podstawowym medium transmisyjnym sieci PIONIER są kable światłowodowe ułożone w kanalizacji lub podwieszone na słupach energetycznych . W okresie od roku 2001 do końca 2007 wybudowano ponad 4000 kilometrów łączy światłowodowych, w których znajdują się standardowe włókna jednomodowe (G.652) oraz włókna o niezerowej przesuniętej dyspersji (G.655). Wraz z włóknami dzierżawionymi od innych operatorów w sieci PIONIER użytkowanych jest 4326 km włókien światłowodowych. Na włóknach tych realizowane są transmisje z wykorzystaniem systemu DWDM. Aktualnie wykorzystuje się 2 lambdy 10Gbit/s.

W końcu roku 2008 zostanie oddanych 900 km nowych linii optycznych, co spowoduje, że wszystkie sieci MAN w Polsce połączone zostaną własnymi światłowodami PIONIERa . W roku następnym przewiduje się budowę kolejnych 400 km linii optycznych pozwalających zamknąć pętle optyczne.

Szerokopasmowa sieć światłowodowa PIONIER jest wykorzystywana aktualnie do:

• obsługi akademickiej sieci Internet
• budowy dedykowanej sieci dla połączeń pomiędzy centrami superkomputerowymi (ośrodkami KDM)
• rozwoju sieci regionalnych (poprzez udostępnienie akademickim sieciom MAN włókien światłowodowych, wykorzystywanych do obsługi jednostek terenowych administracji rządowej i samorządowej, szkół, szpitali,...)

Ważnym elementem sieci PIONIER są istniejące i planowane bezpośrednie łącza światłowodowe do operatorów zagranicznych. Za pomocą tych łącz możliwe jest tanie i szybkie bezpośrednie dojście do głównych węzłów wymiany Internetu np. we Frankfurcie nad Menem oraz połączenia z sieciami naukowymi innych krajów. W chwili obecnej takie łącza istnieją na granicy z Niemcami (Słubice - połączenie z siecią DFN, Gubin, Kołbaskowo), Czechami (Cieszyn - połączenie z siecią CESNET) i Słowacją (Zwardoń - połączenie z siecią SANET).. Dodatkowo na nowych budowanych trasach zaprojektowane są bezpośrednie połączenia z Ukrainą (Hrebenne), Białorusią (Kuźnica Białostocka), Litwą (Ogrodniki) i Rosją - obwód Kalingradzki (Gronowo).

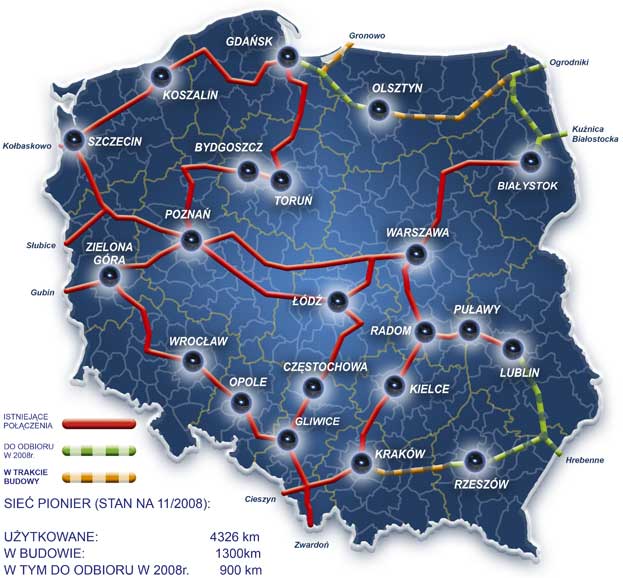

Aktualnie użytkowana infrastruktura

Sieć PIONIER obejmuje obecnie 21 akademickich sieci MAN (22 Jednostki Wiodące) zapewniając środowisku naukowo-badawczemu w Polsce (uczelnie wyższe, instytuty badawcze, centra superkomputerowe, biblioteki, itp.) dostęp do zasobów światowego Internetu oraz dedykowane połączenia pomiędzy ośrodkami naukowymi w Polsce i do ośrodków za granicą.

PIONIER łączy 19 akademickich sieci MAN własnymi łączami o szybkości 2 x 10Gbit/s (technologia DWDM) oraz 2 akademickie sieci MAN z wykorzystaniem połączeń w technologii 1 GE dzierżawionych o operatora trzeciego.

Na włóknach światłowodowych G. 652 i G.655 zainstalowano system DWDM firmy ADVA, stanowiący warstwę transmisyjną dla sieci MPLS zbudowanej na urządzeniach szkieletowych NetIron XMR 16000/8000 firmy Foundry Networks. Główny i zapasowy router sieci PIONIER znajdują się w Poznaniu, są to urządzenia klasy operatorskiej Juniper T320.

Sieć PIONIER posiada połączenia zagraniczne do europejskiej sieci naukowej GEANT2 oraz do Internetu światowego. Połączenia do sieci GEANT2 zrealizowane zostały w technologii 10 Gbit/s w technologii Packet over Sonet - łącze podstawowe oraz 10 Gbit/s w technologii Gigabit Ethernet i doprowadzone bezpośrednio do węzła sieci GEANT2 w Poznaniu. Połączenie do Internetu zagranicznego posiada aktualnie przepustowość 7,5 Gbit/s.

Nad prawidłowym funkcjonowaniem sieci PIONIER nadzór w trybie 24h na dobę przez 365 dni w roku utrzymuje Centrum Zarządzania Siecią PIONIER (PIONIER NOC) Poznańskiego Centrum Superkomputerowo-Sieciowego wraz z IP-NOC działającym w Centrum Komputerowym Politechniki Łódzkiej.

Połączenia logiczne w sieci PIONIER
